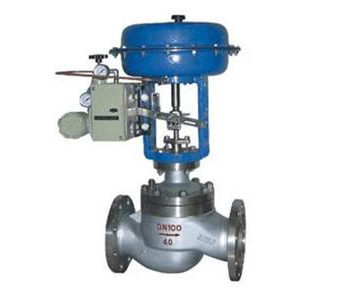

商品名稱：氣動調節閥

產品型號：

產品類別：

生產廠家：

內容摘要：產品說明: 概述 ZJHN氣動薄膜雙座調節閥采用雙導…

miaosu

產品說明:

概述
ZJHN氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
主要零件材料

零件名稱材料溫度范圍閥體上閥蓋HT200-20～200℃ZG230-450-40～450℃ZG1Cr18Ni9Ti-250～550℃ZG0Cr18Ni12Mo2Ti-250～550℃閥芯、閥座1Cr18Ni9-250～550℃0Cr18Ni12Mo2Ti-250～550℃填料聚四氟乙烯-40～200℃膜片丁晴橡膠夾增強滌淪織物壓縮彈簧60Si2Mn 膜蓋A3

規格與技術參數

公稱通徑mm253240506580100125150200250300400額定流量系數kv101625406310025025040063010016002700公稱壓力MPa1.6 4.0 6.4行　程mm16254063100介質溫度℃-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃流量特性直線、等百分比法蘭標準符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產閥體材質PN(MPa)1.6WCB(ZG230-450) CF3CF8 CF8M4.0,6.0WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M閥芯材質1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M上閥蓋型式普通式（常溫型），熱片式（中溫型）可調比30:1氣源接頭M16×1.5

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

執行機構主要技術參數

型　號ZHA(B)-1ZHA(B)-2ZHA(B)-3ZHA(B)-4ZHA(B)-5ZHA(B)-6有效面積cm220028040063010001600行　程mm10162540601000彈簧范圍KPa20～100(標準)；20～100、40～200、20～60、60～100、80～240

主要技術性能指標

項目指標值基本誤差％不帶定位器±5.0帶定位器±1.0回差％不帶定位器3.0帶定位器1.0死區％不帶定位器3.0帶定位器0.4允許泄漏量L/h1×10-3×閥額定容量

可配附件定位器：電氣閥門定位器手輪電磁閥限位開關電/氣轉換器空氣過濾減壓器
