YF100旋渦流量計

　　在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦的頻率。實現流量測量的。

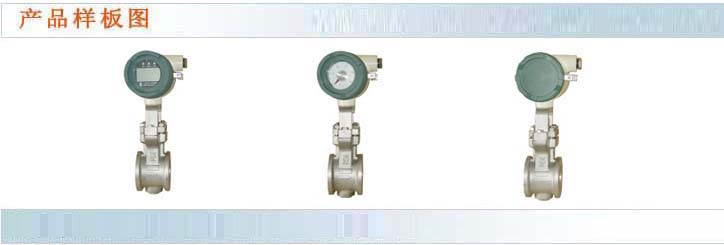

　　流量計有把轉換器和傳感器裝在一起的組合型、分別放置的分離型兩種類型。

　　該流量計的生產技術和關鍵設備從日本橫河電機株式會社會引進。其特點：

·用途廣泛，既可測量液體，也可測量氣體或蒸氣。

·****度高，范圍度大。

·檢測元件不接觸介質，結構簡單，無運動件，可靠性高，易于安裝及維修。

·可帶廣角指標計（TBL）或數字積算器（TBT、TBS）.

本產品標準號：Q/YXBM 369-1999

本產品執行檢定規程：JJG 198-94 速度式流量計檢定規程

□主要技術指標

測量介質：液體、氣體、蒸氣

測量可能范圍：雷諾數5×103～7×106

正常工作范圍：雷諾數為2×104～7×106（公稱通徑25A～100A）、

4×104～7×106（公稱通徑150A～200A）

注：除雷諾數外，流體的流速應有限制，當測量液體時，****流速為10m/s，測量氣體、蒸氣時為80m/s，最小流速與密度和粘度有關（見“通徑的確定”）

·基本誤差限（在正常工作范圍時）

注：此表所示為脈沖輸出的情況，模擬輸出時，應在該值上加上滿刻度值的±0.1%

重復性：指標值的±0.2%

量程設定范圍：模擬輸出時，可用量程調整電位器，在下述范圍內設定。

液體：0-1.0m/s～0-10 m/s（公稱通徑25A～100A）

      0-1.5 m/s～0-10 m/s（公稱通徑150A～200）

氣體或蒸氣：0-11 m/s～0-80 m/s（公稱通徑25A～100A）

            0-15 m/s～0-80 m/s（公稱通徑150A～200）

時間常數：5s（模擬輸出時）

輸出信號：模擬DC 4-20mA  二線制：（YF/TBS  三線制）

          脈沖  三線制電壓脈沖

                低電平：0～2V

                高電平：電源電壓減電壓降，電壓降與負載阻抗有關

                        VH=E-(R/RL+Vbe)

                E為電源電壓，R為限流電阻

                RL為負載電阻，Vbe為晶體管壓降。

占空比：約50%

電源電壓：模擬輸出：DC  12～45V

          脈沖輸出：DC   12～30V

流體溫度：-40～300℃

流體壓力：-0.1Mpa～連接法蘭公稱壓力

壓力損失：當測量水時，在流速10m/s時為0.11Mpa，當測量大氣壓下的空氣時，在流速80m/s時為9.1Kpa。

環境溫度：-40～80℃

          -20～60℃（隔爆型或帶現場指示部件時）

          -10～60℃（帶現場積算部件時）

環境濕度：5～95%RH

材    料：殼體，不銹鋼SCS14

          旋渦發生體，二相不銹鋼SUS329J1

          轉換器外殼，鋁合金AC3A-F

外殼防護等級：IP54

防爆結構：隔爆型dIIBT4

信號電纜：YF011型，用于分離型旋渦流量計與旋渦流量計轉換器之間的連接。電纜長度為20m以下，適用溫度為-40～150℃

接線連接孔：G?”圓柱管螺紋

附加規格：1）帶現場手指示部件：僅適用模擬輸出型0～100%等分刻度，1.5級250度廣角度指示，代號：/TBL

          2）帶現場積算部件：脈沖輸出型和模擬輸出型均適用，六位數液晶顯示累積流量，有斷電保護功能。代號：/TBT

          3）帶現場積算部件：自帶電源，無輸出，代號：/TBT-G

          4）帶現場積算部件：脈沖輸出和模擬輸型均適用，能同時顯示瞬時和累積流量，代號：/TBS

□型號表示

·YF100型旋渦流量計

YFA11型旋渦流量計轉換器（分離型）

 YF011型信號電纜（分離型）

 □通徑的確定

　　通徑的確定按照選型參數表和技術介紹進行。先根據流體條件算出幾種通徑流量計的測量可能范圍和****度保證范圍。然后選定最合適的通徑。

□典型測量范圍

·水的測量范圍

空氣的測量可能范圍

(1)在標準的溫度壓力條件眄（0℃、1個大氣壓）

(2)表上的壓力是工況溫度為0℃時的壓力

(3)****流量低于80m/s

(4)最小值可以從圖中求得，當括弧中的值高于最小可測流量時，這些值就表示擊斃上線性流量（Re=20000或40000）

·飽和蒸氣的測量可能范圍

（1）****流速低于80m/s

（2）最小值可從圖中求得。當括弧中的值高于最小可測流量時，這些值就是表示最小線性流量（Re=20000或40000）

□公稱通徑尺寸大小表示如下：

 □旋渦流量計選型須知

1.選取流量計時，應了解介質及其以下工況數據：

介質的名稱、工況密度、工況粘度、溫度、常用溫度、最高壓力、常用壓力、****流量、常用流量、最小流量。

2.確定旋渦流量計的公稱通徑

（1）不能根據原管道內徑DN（mm）來選擇流量計的通徑，應根據介質的工況密度ρf（kg/m3）、工況粘度v（cst）及流量的大小通過計算確認來選擇流量計的通徑，如有必要再結合壓力損失，選擇流量計通徑。一般常用流量應在****流量的20%以上，****在70%左右。

（2）計算旋渦流量計的流量范圍：

Q=3600×v×S

式中，v為流速（m/s）

(3)流體的最小流量的計算（見下表）

 注1：a.液體可能測量的最小流量為與密度有關的公式和與粘度有關的公式計算結果相比較，取較大值。

      b.液體若要****度保證的最小流量，則將粘度公式計算后再乘倍數，25A～100A：Qmin×4, 150A～200A：Qmin×8,再與左邊密度公式計算結果相比較，取較大值。

注2：表中S為旋渦流量計截面積（m2），ρf為介質工況密度（kg/m3）

(4)流體的****流量的計算

液體：Qmax=3600×10×S       （m3/h）

氣體：Qmax=3600×80×S       （m3/h）

蒸氣：Qmax=3600×80×S×ρf  （m3/h）

a.你應了解介質的密度、流量是工況下的值還是標方下的值，不能混淆，以免選型錯誤。

b.上述公式中用密度、流量都是流量計處的實際值，因此計算出的流量值是工況下的值。

c.用工況密度或工況粘度計算是最小流量，用****流量公式計算出的****流量，再換算到同等條件（標方或工況）進行對比，從計算出的不同通徑流量計中找出一個流量范圍適合用戶流量要求的流量計：

工作狀態下的密度：

Ρf=ρN×｛（P+0.10132）×273.15｝÷｛0.10132×（273.15+T）｝

標準狀態下（0℃、1atm）

ρN=ρf×｛（0.10132）×(273.15+T)｝÷｛(0.10132+P)×273.15｝

工作狀態下的流量：

Qf=QN×｛（0.10132）×(273.15+T)｝÷｛(0.10132+P)×273.15｝   m3/h

標準狀態下（0℃、1atm）

QN=Qf××｛（P+0.10132）×273.15｝÷｛0.10132×（273.15+T）｝  Nm3/h

d.由于旋渦流量計測得的流量是工況條件下的體積流量Qf(單位為m3/h)，而蒸氣的貿易結算通采用的是質量流量QM(單位為kg/h)，眾所周知這二者的關系為：

QM=Qf×ρf

式中，Ρf為蒸氣的密度（單位為kg/m3）

   用戶可以根據實際溫度、壓力的穩定情況，如較穩定的，可以根據平均溫度、壓力得到一個平均密度，通過在設置系列方法，使顯法單位為kg/h，具體參見我公司相關顯示器說明書，如不穩定的，可以根據通過智能積算儀進行溫度壓力補償，一般來講為了節省費用，飽和蒸氣可以僅進行溫度補償，而過熱蒸氣應進行溫度壓力雙補償。蒸氣的密度可從相關的工程手冊書上查得。

e.必要時，應計算流量計的壓力損失，壓力損失可用下列公式中求得：

ΔΡ=108×10-5×ρf×v2

或ΔΡ=135×ρf×Qf2/D4 ………………（1）

另也可用下列公式中求得：

ΔΡ=1.1×10-5×ρf×v2

或ΔΡ=1.377×ρf×Qf2/D4 ………………（2）

式中，ΔΡ：壓力損失  （kg/ m3）

       ρf：實際密度即工作狀態下的密度（kg/ m3）

         v：流速  （m/s）

        Qf：實際流量即工作狀態下的流量（m3/h）

         D：旋渦流量計內徑

         f：氣穴  （最小背壓、僅液體）

在液體測量中，當管道流體壓力很低且流速又很大時，就會生產氣穴而影響計量的正確性。為防止計量時的錯誤，可由下式求得不產生氣穴的擊斃上管道壓力：

P=2.7×ΔΡ+1.3×P0

式中，P：流量計下游2～7D處的管道壓力（Kpa,abs）

   ΔΡ：壓力損失（Kpa）

     P0：工作狀態下液體的飽和蒸氣壓力（Kpa,abs）

3.確定旋渦流量計公稱通徑后，再確定流量計轉換器的種類。

液體轉換器的種類：

脈沖信號輸出（代號LP）

模擬信號輸出（代號LS）

氣體、蒸氣轉換器的種類：

脈沖信號輸出（代號GP）

模擬信號輸出（代號GS）

以及防爆要求，從而確定流量計轉換器的種類

4.根據現場需要，可以配置相關的顯示器（附加規格）

我公司有三種顯示器可供選擇：（附加功能參見我公司相關的樣本和說明書）

總量累積顯示器（代號：TBT）：液晶顯示六位累積總量。

百分指示顯法器（代號：TBT）：0～100%等分刻度，250度廣角指示。

瞬時、總量顯示器（代號：TBS）：液晶顯示，五位瞬時流量，七位累積總量。

脈沖輸出型轉換器可以配置，總量累積顯示器，瞬時，總量顯示器，百分指示顯示器。

5.確定旋渦流量計為組合型還是分離型

旋渦流量計從結構上可分為二個部分：一個是流量計傳感器（本體部分），一個是流量計轉換器（電子部分）。組合型就是將這二部分組合在一起，分離型就是將這二部分分別放置而通過我公司提供的專用電纜連在一起。

組合型旋渦流量主結構簡單，價格較低，安裝容易。

分離型適用于介質溫度較高（＞180℃），或者為了便于觀察轉換器上的顯示器。

3.確定注量計管道連接方式及管道連接法蘭的壓力等級

我公司所生產的旋渦流量計公稱通徑25A～100A為夾持型，即依靠管道上二邊法蘭用長螺栓把流量計夾緊并予以固定，公稱通徑150A～200A為法蘭型，即依靠管道上法蘭和流量計予以固定。

與旋渦流量計連接的管道法蘭國家標準如下：

代號C1：公稱壓力為PN1.6Mpa的流量計，其國家標準為GB9119.8-88

代號C2：公長壓力為PN4.0Mpa的流量計，其國家標準為GB9119.108

7.確定流量計安裝地點和前后直管段

（1）渦流量計在設計上已考慮到在惡劣條件下工作，但為了長期保持它的精確度和穩定性，在選擇安裝地點時，應避免安裝在環境溫度變化較大的場所，長時間浸水和淋水的場所。

（2）旋渦流量計在設計的時充分考慮到各種不利因素，在結構上作出許多特別處理，比如：在發生體獨特的預緊方面，在壓電晶片的結構及獨特的組合方面，在電子線路的信號處理等方面，都顯示出我公司旋渦流量計的獨特性，且經二十多年廣泛使用證明是合理有效的，但為了長期保證它的正常運行及計量的****性，在選擇安裝地點時，還是應該注意選在振動較小的地方，切忌安裝在電動機水泵等振動源的旁邊。

（3）當流量計安裝在振動較大的管道上時，在流量計的二端應加一對管道支架，必要時還應加快壓板，使期減振壓效果更佳。另外，還可以通過轉動流量計以減輕振動對流量計的影響。

（4）前直管段通常情況下為20D（D為流量計公稱通徑，單位為mm），后直管段通常情況下為5D。

詳細資料可參看《旋渦流量計的安裝說明及圖示》

上述旋渦流量計選型初步確認后，如用戶訂貨，請將有關參數按右表“選型參數表”填寫后，返回公司營銷部。

附：公稱脈沖頻率
