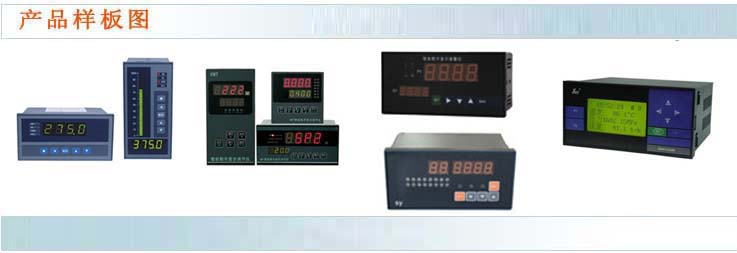

XK-4000系列智能顯示調節儀
●多重保護、隔離設計、抗干擾能力強、可靠性高
●良好的軟件平臺，具備二次能力，可以滿足特殊的功能
●先進的模塊結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
主要技術指標
基本誤差：0.5%FS或0.2%FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管同時顯示，上排顯示測量值，下排顯示閥位反饋值或輸出量
采樣周期:0.2S
報警輸出：二個報警繼電器輸出，對調節信號或閥位反饋信號報警，報警值、報警方式、靈敏度可
分別設定，繼電器輸出觸點容量AC220V/3A.
控制輸出：（1）繼電器正轉、反轉控制接點
（2）固態繼電器脈沖電壓輸出（DC12V/30mA)
（3）單相/三相可控硅過零觸發
（4）單相/三相可控硅移相觸發
（5）模擬量4-20mA、0-10mA、1-5V、0-5V控制輸出
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem波特率——300～9600bps內部自由設定；
饋電輸出：DC24V/30mA
電 源：開關電源85～265VAC 功耗4W以下
代 碼 | 說 明 | ||||||
XK-4000 | 智能操作器 | ||||||
外型尺寸 | A | 橫式160×80×125mm | |||||
A/S | 豎式80×160×125mm | ||||||
B | 方式96×96×110mm | ||||||
C | 橫式96×48×110mm | ||||||
C/S | 豎式48×96×110mm | ||||||
D | 方式72×72×110mm | ||||||
控制輸出 | L | 繼電器控制輸出 | |||||
X1 | 4-20mA輸出 | ||||||
X2 | 0-10mA輸出 | ||||||
X3 | 1-5V輸出 | ||||||
X4 | 0-5V輸出 | ||||||
通訊輸出 | P | 微型打印機 | |||||
R | 串行通訊RS232 | ||||||
S | 串行通訊RS485 | ||||||
供電電源 | 220VAC供電 | ||||||
W | DC24V供電 | ||||||
調節輸入信號 | I1 | 電流信號：4-20mA、0-10mA | |||||
V1 | 電壓信號：1-5V、0-5V、0-10V | ||||||
閥位反饋輸入信號 | I2 | 電流信號： 4-20mA、0-10mA | |||||
V2 | 電壓信號：1-5V、0-5V、0-10V | ||||||
Z | 電位器：0-2KΩ | ||||||
