Uqk-65-C系列船用浮球液位控制器
UQK-65-C系列船用浮球液位控制器可廣泛適用于海洋船舶及其它設備的機艙副機、鍋爐等裝置的潤滑油、燃油、廢油、淡水、污水等密閉和敞口容器內的液位報警和控制
控制器符合國際電工委員會（IEC）92-504（1974）船用電器設備特殊要求-控制和測量儀表、中華人民共和國船舶檢驗局（1983年）鋼質海船入級與建造規范有關規定，部分還符合英國勞氏船級社的控制和電氣設備的型式認可試驗規范（1975年），經驗證試驗全部合格。
控制器不適用于對不銹鋼材料起腐蝕作用和易爆易燃的危險場所。
◆產品選型表示示意圖
UQK-65 | 浮球液位控制器 | |||
1 | 側裝 | |||
2 | 頂裝 | |||
-C | 船用 | |||

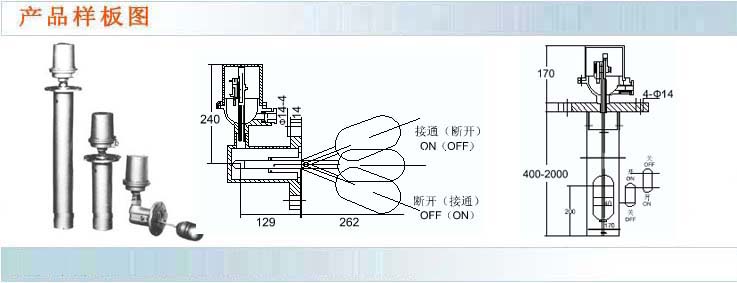

側裝式 | ||||
長度規格L | ||||
UQK-65 | 2 | -C | 500 | 舉例 |
◆型號規格
型號 | 安裝形式 | 控制作用 | 切換差mm | 長度規格mm | 法蘭 |
UQK－651－C | 側裝式 | 單點 | 20～70 | GB571－65船用鑄鋼法蘭標準 Pg：0.6～1.0Mpa;Dg: ?100 | |
UQK－652－C | 頂裝式 | 二位式 | 10～40 | 315、400、500、630、800、1000、1250 | GB573－65船用拱焊法蘭標準 Pg：0.6～1.0Mpa;Dg: ?120 |
重復性誤差:≤20MM
介質壓力：≤1MPA
介質溫度：≤0.8-1.2g/cm3
觸點容量：單刀雙擲380/440V AC
1A(阻性負載)，或0.5A（感性負感）
◆結構原理
該控制器有浮球，連桿、鐵芯部分和磁性開關發信轉換機構組成，隨著容器內液位的變化，浮球產生相應的位移。從而帶動連桿、鐵芯上下移動，使鐵芯與磁鋼的相對位置發生變化，通過鐵芯與磁鋼相互磁引的作用，磁鋼-微動開關轉換機構翻轉，微動開關動作，實現對液位的報價和控制，控制器合理地選用了密封引磁隔離離開關發信轉換機構，使永磁元件不能直接接觸介質，避免了因介質內部的混蝕雜質而引起軋煞和卡死現象。
