鎧裝薄膜鉑熱電阻 WZPK系列
鎧裝薄膜鉑熱電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在裝配式鉑電阻無法安裝的場合。本公司生產的WZPK系列鎧裝鉑電阻采用薄膜鉑電阻測溫元件，因此，具有精確、靈敏、熱響應時間快，質量穩定、使用壽命長等優點。
鎧裝薄膜鉑熱電阻外保護管采用不銹鋼，內充滿高密度氧化物質緣體，因此，它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。

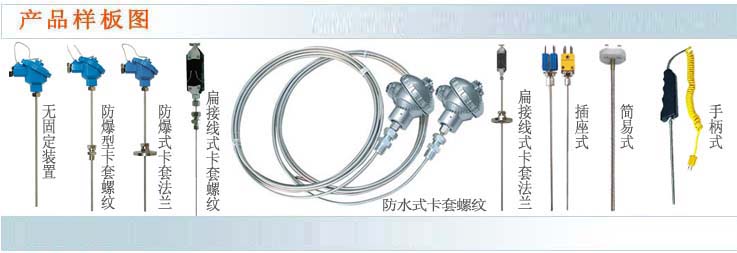

□安裝固定形式
安裝固定裝置標準尺(螺紋式) | 鎧裝薄膜鉑熱電阻外徑 | |||
φ6 | φ5 | φ4 | φ3 | |
M | M16×1.5 | M12×1.5 | ||
S | 22 | 19 | ||
安裝固定裝置標準尺(法蘭式) | 鎧裝薄膜鉑熱電阻外徑 | |||
φ6 | φ5 | φ4 | φ3 | |
D | φ60 | φ50 | ||
D0 | φ42 | φ36 | ||
D1 | φ24 | φ20 | ||
d0 | φ9 | φ7 | ||
S | 22 | 19 | ||
□型號規格
·簡易式端子
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 熱響應時間T0.5U | 直徑mm | 長度Lmm | 安裝固定裝置 |
WZPK-103U | Pt100 (Ro= 100Ω | -79~420 | B級 | ≤3 | φ3 | 100 150 200 250 300 400 500 750 1000 | 無固定裝置 |
WZPK-104U | ≤5 | φ4 | |||||
WZPK-105U | ≤8 | φ5 | |||||
WZPK-106U | ≤12 | φ6 | |||||
WZPK-203U | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-204U | ≤5 | φ4 | |||||
WZPK-205U | ≤8 | φ5 | |||||
WZPK-206U | ≤12 | φ6 | |||||
WZPK-303U | ≤3 | φ3 | 可動卡套螺栓 | ||||
WZPK-304U | ≤5 | φ4 | |||||
WZPK-305U | ≤8 | φ5 | |||||
WZPK-306U | ≤12 | φ6 | |||||
WZPK-403U | ≤3 | φ3 | 固定卡套法蘭 | ||||
WZPK-404U | ≤5 | φ4 | |||||
WZPK-405U | ≤8 | φ5 | |||||
WZPK-406U | ≤12 | φ6 | |||||
WZPK-503U | ≤3 | φ3 | 可運卡套法蘭 | ||||
WZPK-504U | ≤5 | φ4 | |||||
WZPK-505U | ≤8 | φ5 | |||||
WZPK-506U | ≤12 | φ6 |
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）φ3，φ4長度最長為500mm。
