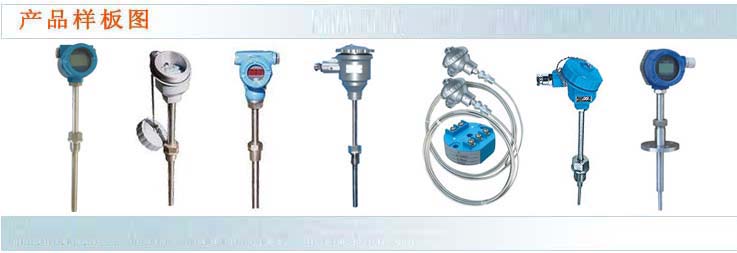

溫度變送器 SBW系列
SBW系列熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。
變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
·采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。
·現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
·變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。
·應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
·智能型溫度變送器可使用ZBT通訊設備、一臺386或更高級的PC機，設置變送器的型號、分度號及被測溫度的量程范圍。
·數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。
□主要技術指標
輸 入：熱電偶 K型、E型、B型、S型、T型、J型、N型
熱電阻 Pt100 Cu100 Cu50(三線制或四線制)
輸 出：在量程范圍內輸出4～20mA直流信號。與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性。或與溫度信號成線性。
隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。
基本誤差：*±0.5%FS
傳送方式：二線制
顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。
工作電源：變送器工作電源電壓****12V，最高35V，額定工作電壓24V。
負 載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)
正常工作環境：
a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）
b)相對濕度5%～95%
c)機械振動f≤50Hz，振幅<0.15mm
d) 周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。
環境溫度影響：≤0.05/1℃
注：“。”用戶有特殊需要，可提供允許誤差為±0.2％的協議產品。

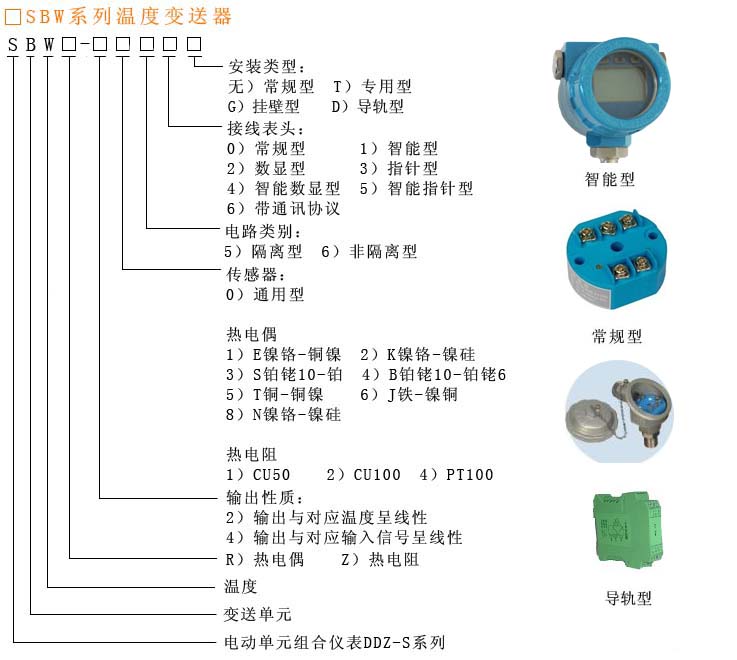

□規格及型號表示示意圖
·（常規型）溫度變送器規格表
型號 | 分度號 | ****量程范圍℃ | 允許下限變化范圍℃ | 允許上限變化范圍℃ | 規定最小量程（上限下限之差） |
SBWR-2160 | E | 0~400 | |||
SBWR-2260 | K | 0~400 0~600 0~800 0~1000 | |||
SBWR-2360 | S | 600~1600 | |||
SBWR-2860 | N | 0~400 0~600 0~800 0~1100 0~1200 | |||
SBWR-4160 | E | 0~600 | 0~300 | 150~600 | 150 |
SBWR-4260 | K | 0~1100 | 0~300 | 400~1100 | 300 |
SBWR-4360 | S | 0~1600 | 0~800 | 1400~1600 | 600 |
SBWR-4460 | B | 0~1600 | 0~800 | 1400~1600 | 600 |
SBWR-4560 | T | 0~400 | 0~100 | 100~400 | 200 |
SBWR-4860 | N | 0~1200 | 0~300 | 400~1200 | 300 |
SBWZ-2160 | Cu50 | -50~150 | -50~50 | 0~150 | 50 |
SBWZ-2260 | Cu100 | -50~150 | -50~50 | 0~150 | 50 |
SBWZ-2460 | Pt100 | 0~150 | 0~300 | 100~500 | 100 |
-100~200 | -100~0 | 0~200 | 100 | ||
SBWZ-4460 | Pt100 | -200~500 | -200~300 | 50~500 | 50 |
·T(專用型)溫度變送器規格表
型號 | 分度號 | 測量范圍℃ |
SBWR-2160T -4160T | E | 0~400 100~300 0~500 200~400 0~600 200~600 |
SBWR-2260T -4260T | K | 0~400 200~500 0~600 400~800 0~800 |
SBWT-2460T -4460T | Pt100 | -50~0 0~50 -50~50 0~100 -50~100 0~200 -100~100 200~400 -100~200 300~500 |
·（隔離型）溫度變送器規格表
型號 | 分度號 | 測量范圍℃ |
SBWR-4150 | E | 0~300 0~400 0~500 0~600 100~400 100~500 200~500 200~600 |
SBWR-4250 | K | 0~400 0~600 0~800 0~1000 0~1100 0~1200 200~500 300~600 200~800 |
SBWZ-2450 -4450 | Pt100 | -50~50 -50~150 -50~200 -100~500 -100~200 -200~500 0~50 0~100 0~150 0~200 0~250 0~300 0~350 0~400 0~500 50~100 50~150 100~200 200~400 |
·（智能型）溫度變送器規格表
型號 | 分度號 | 測量范圍℃ | 允許下限變化范圍℃ | 允許上限變化范圍℃ | 規定最小量程（上限下限之差） |
SBWR-□16□ | E | 0~800 | 0~700 | 100~800 | 100 |
SBWR-□26□ | K | 0~1300 | 0~900 | 400~1300 | 400 |
SBWR-□36□ | S | 0~1600 | 0~1200 | 400~1600 | 400 |
SBWR-□46□ | B | 100~1800 | 100~1400 | 500~1800 | 400 |
SBWR-□56□ | T | 0~400 | 0~300 | 100~400 | 100 |
SBWR-□66□ | J | 0~600 | 0~500 | 100~600 | 100 |
SBWR-□86□ | N | 0~1300 | 0~900 | 400~1300 | 400 |
SBWZ-□16□ | Cu50 | -50~150 | -50~100 | 0~150 | 50 |
SBWZ-□46□ | Pt100 | -220~700 | -220~650 | -150~700 | 50 |
